Подготовка документации по системам противодымной вентиляции

В какой период строительного производства актуальна услуга:

1. Подготовка объекта к проверке инспекторов государственного строительного надзора (для Москвы — МГСН) для получения заключения о соответствии построенного объекта (ЗОС).
2. Предъявление и передача систем противодымной вентиляции управляющей компании (УК).
3. Предъявление и передача систем противодымной вентиляции детских дошкольных и школьных учреждений инспекторам из Дирекции инфраструктуры Департамента образования и науки города Москвы (ГКУ ДИОМ).
4. Периодические испытания систем противодымной вентиляции, проводимые эксплуатирующей организацией.
5. Предъявление работоспособности систем противодымной вентиляции инспекторам МЧС при проверке объекта строительства.

Услуга включает полностью или частично следующие виды работ:

1. Пересчёт систем дымоудаления на условия испытания в соответствии с Приложением Б ГОСТ Р 53300‑2009 «Противодымная защита зданий и сооружений. Методы приёмо‑сдаточных и периодических испытаний» (с Изменением № 1, с Поправкой)».
2. Расчётное обоснование величины компенсирующей подачи воздуха при работе системы дымоудаления.
3. Подготовка протоколов аэродинамических испытаний, которые включают все перечисленные выше расчёты, проектные/расчётные параметры систем противодымной вентиляции и фактические измеренные параметры систем. Измеренные параметры систем противодымной вентиляции предоставляются наладочной организацией.

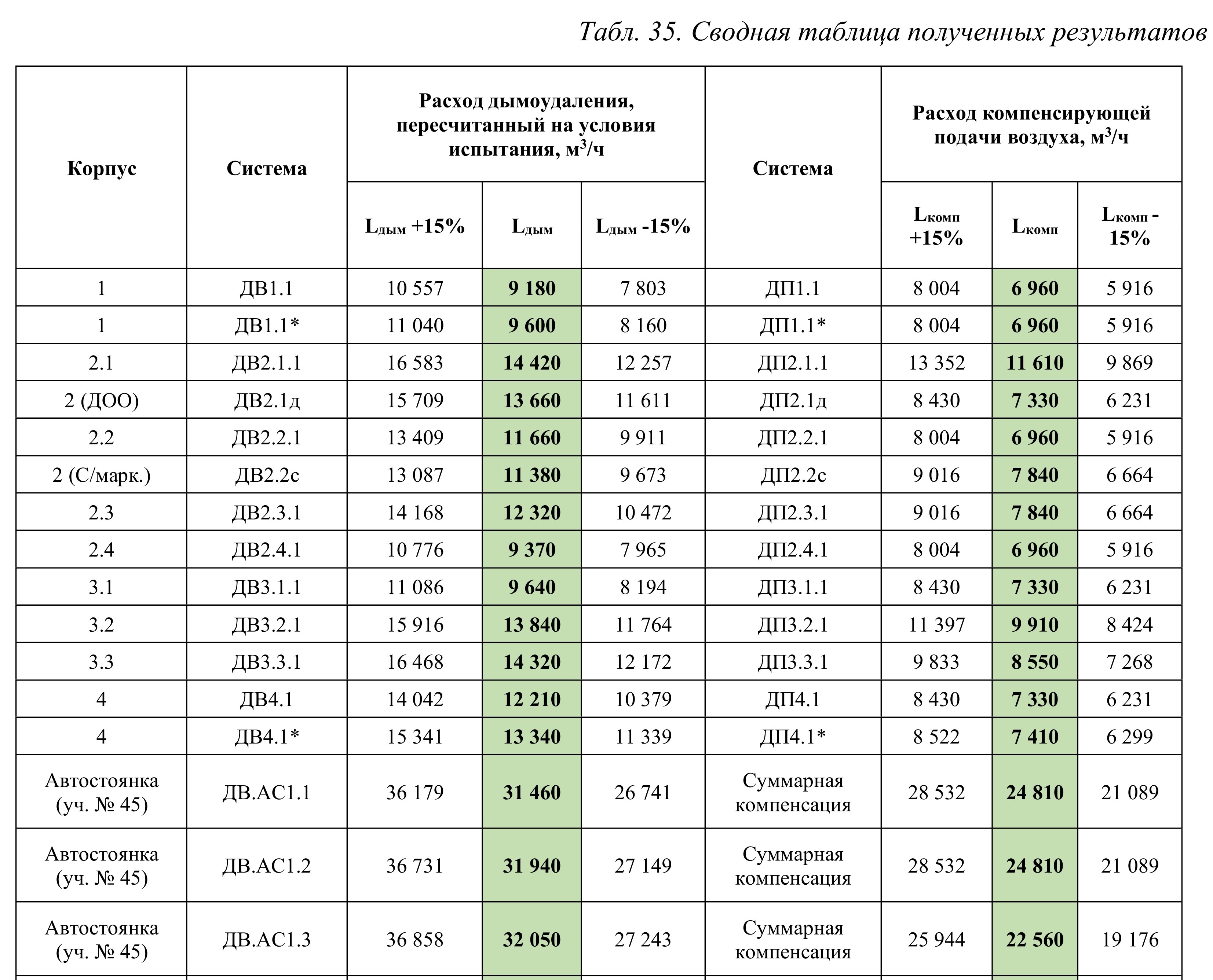

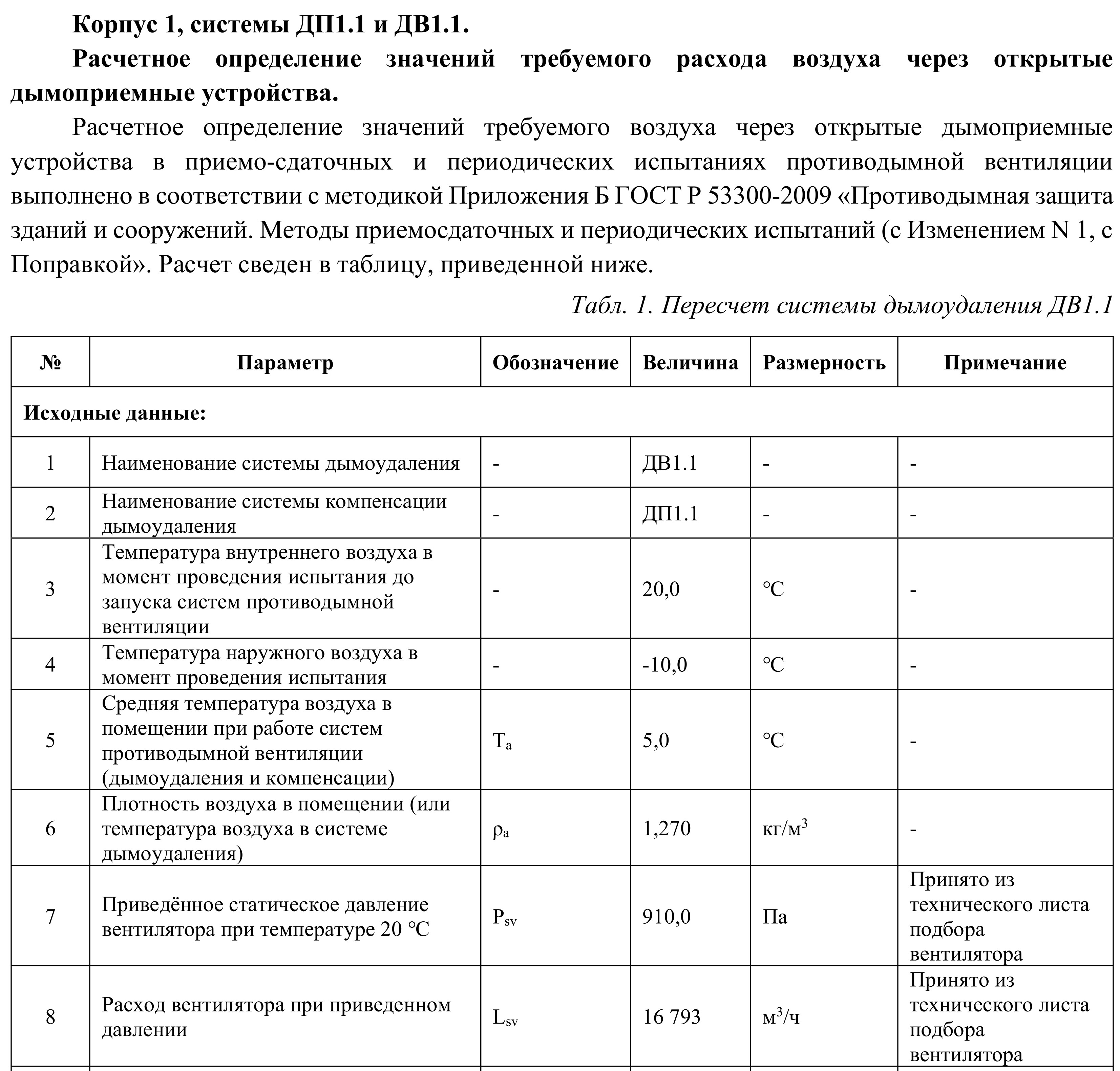

Для чего необходимо выполнять пересчёт систем дымоудаления на условия испытания в соответствии с Приложением Б ГОСТ Р 53300‑2009?

Во‑первых, в соответствии с ГОСТ Р 53300‑2009 при проведении пусконаладочных работ расход воздуха систем дымоудаления должен соответствовать пересчитанному расходу воздуха на условия испытания. Это является обязательным требованием.

Во‑вторых, зачастую расход системы дымоудаления на дальнем дымоприемном клапане отличается от проектного значения, указанного в рабочей документации. Следовательно, добиться требуемых расходов воздуха просто невозможно. С чем связано уменьшение расхода системы дымоудаления? Связано это с тем, что условия аэродинамических испытаний систем дымоудаления отличаются от расчётных.

Во‑первых, отсутствуют пожар и нагретые продукты горения в вентиляционной сети дымоудаления. Значит, гравитационное давление от продуктов горения в сети отсутствует. А при подборе вентилятора дымоудаления его учитывают. Например, расчётные потери давления в сети составляют 800 Па (приведённые к нормальным условиям). Гравитационное давление — 300 Па (приведённое к нормальным условиям). Тогда проектировщик вычитает из расчётных потерь гравитационное давление (поскольку оно будет помогать вентилятору в преодолении сопротивления сети) и получает: 800 − 300 = 500 Па. Далее на величину 500 Па подбирается вентилятор дымоудаления. Получается, что при отсутствии пожара вентилятор не сможет прокачать расчётный расход воздуха через сеть, поскольку для этого нужно 800 Па, а у него при расчётном расходе только 500 Па. Это первая причина, по которой расход воздуха вентилятора дымоудаления уменьшается, как и расход воздуха на самом удалённом дымоприемном клапане.

Вторая причина заключается в том, что перепад давления на закрытых клапанах дымоудаления становится выше, чем в расчётном случае (при пожаре). Это также связано с тем, что в вентиляционной сети на момент проведения аэродинамических испытаний перемещаются не нагретые продукты горения, а воздух с температурой от 12 до 25 ℃ (в зависимости от периода года). Поскольку у воздуха при температуре от 12 до 25 ℃ плотность выше, чем у нагретых продуктов горения, то потери давления в вентиляционной сети будут меньше (зависимость прямо пропорциональная от плотности). Например, перепад давления на нормально‑закрытом клапане дымоудаления в расчёте составлял 150 Па, а при условиях испытания перепад вырос до 315 Па. Следовательно, подсосы воздуха увеличились. Расход воздуха на наиболее удалённом дымоприемном клапане уменьшился.

Именно по этим двум причинам расход воздуха в системах дымоудаления при проведении аэродинамических испытаний ниже проектного значения (при условии, что вентилятор подобран без запаса). Исходя из вышенаписанного, представители Всероссийского научно‑исследовательского института противопожарной обороны МЧС России добавили в ГОСТ Р 53300‑2009 «Противодымная защита зданий и сооружений. Методы приёмо‑сдаточных и периодических испытаний» (с Изменением № 1, с Поправкой)» требование по пересчету систем дымоудаления на условия испытаний.

Для чего необходимо выполнять расчётное обоснование величины компенсирующей подачи воздуха при работе системы дымоудаления?

Цель расчёта — обеспечить безопасную эвакуацию людей из межквартирного коридора на начальной стадии пожара при работе систем дымоудаления и компенсации дымоудаления.

Общие принципы расчета:

Расход компенсирующей подачи в первую очередь определяется из условия соблюдения массового баланса расходов воздуха системы дымоудаления и компенсации дымоудаления в соответствии с требованиями методических рекомендаций к СП 7.13130.201 «Расчётное определение основных параметров противодымной вентиляции зданий» (далее — МДС к СП 7).

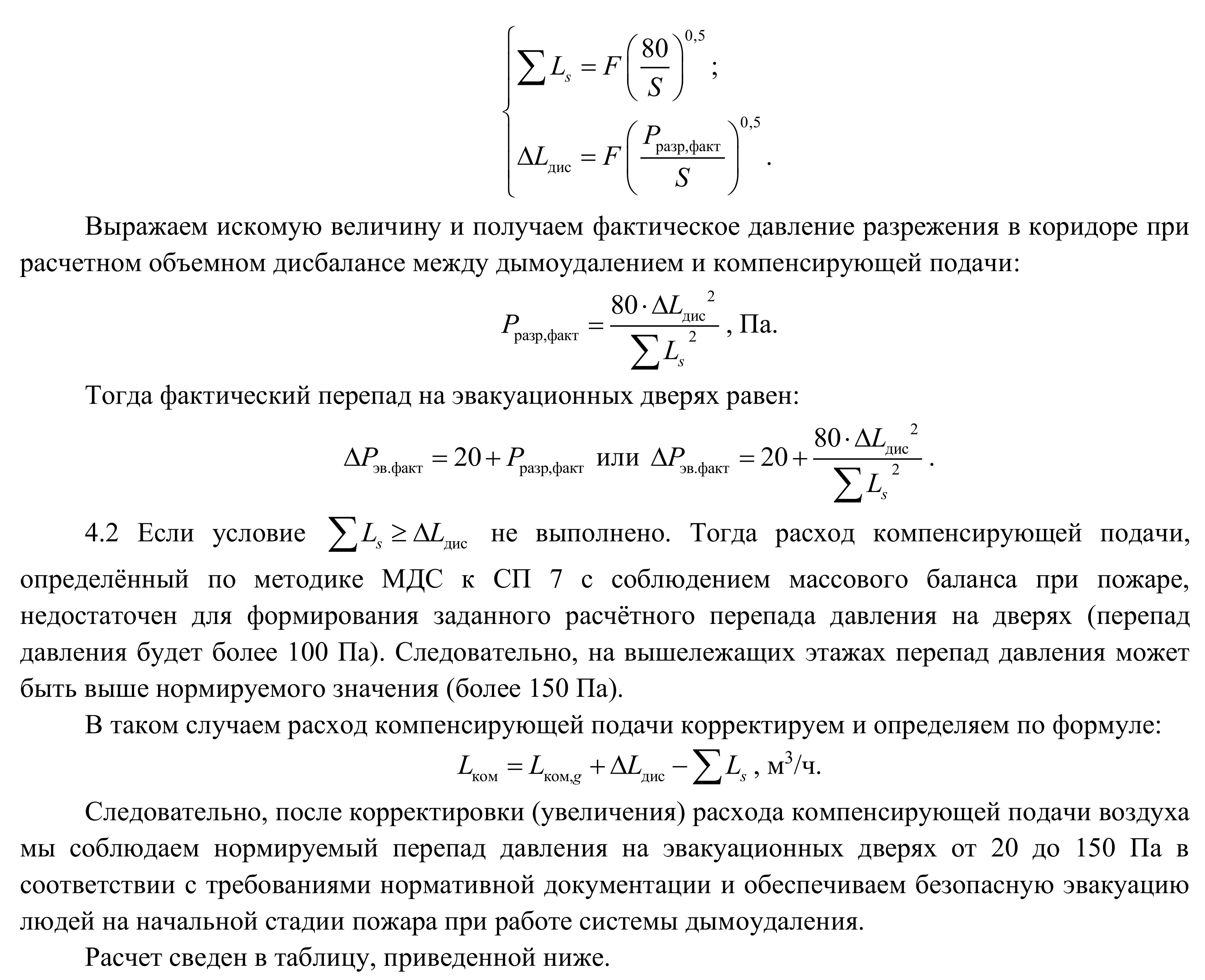

Определяется допустимая разница в объёмных расходах между дымоудалением и компенсацией дымоудаления (объёмный дисбаланс). Допустимая разница принимается из условия обеспечения допустимого перепада давления на эвакуационных дверях: не более 150 Па на всех жилых этажах здания. Расход дымоудаления принимается пересчитанный на условия испытаний (при условиях ПНР) в соответствии с требованиями ГОСТ Р 53300‑2009 «Противодымная защита зданий и сооружений. Методы приёмо‑сдаточных и периодических испытаний» (с Изменением № 1, с Поправкой) (далее — ГОСТ 53300).

Если расход компенсирующей подачи, определённый по условиям обеспечения массового баланса в соответствии с МДС к СП 7, недостаточен для обеспечения допустимого перепада давления на эвакуационных дверях на начальной стадии пожара (перепад давления более 150 Па), то расход компенсирующей подачи принимается большей величины. Новая величина компенсирующей подачи рассчитывается с учётом проницаемости ограждающих конструкций коридора и обеспечивает перепад давления на эвакуационных дверях не более 150 Па (и не менее 20 Па относительно помещений, защищаемых системами приточной противодымной вентиляции).

Зачем нужны протоколы аэродинамических испытаний систем противодымной вентиляции?

Предъявляются инспекторам МГСН, ГКУ ДИОМ, МЧС и представителям управляющей компании при предъявлении и проверке работоспособности систем противодымной вентиляции. Протокол аэродинамических испытаний является элементом исполнительной документации, который подтверждает, что пусконаладочные работы систем противодымной вентиляции проведены и их параметры соответствуют проектным значениям и нормативным требованиям.

Что необходимо для пересчёта систем дымоудаления на условия испытания в соответствии с Приложением Б ГОСТ Р 53300‑2009, выполнения расчётного обоснования величины компенсирующей подачи воздуха и подготовки протокола аэродинамических испытаний (без результатов фактических измерений)

1. Рабочая документация с 3D‑моделью систем противодымной вентиляции (либо аксонометрическая схема).
2. Технические листы подбора вентиляторов, где указана характеристика расхода и давления (обычно прикладываются к рабочей документации).
3. Проектная документация (стадия П), где приведены расчёты систем противодымной вентиляции (температура продуктов горения, сопротивление воздухопроницанию нормально‑закрытых клапанов и т. п.).
